8 واجهات ألياف بصرية شائعة الاستخدام في LAN
واجهة FC هو نوع واجهة أقرب المستخدمة في شبكات منطقة التخزين. و هي مصنوعة من المعدن قذيفة، واجهة لديها المواضيع، والتي يمكن إصلاحها بشكل جيد عند توصيلها إلى وحدة بصرية (الأكثر استخداما على إطار التوزيع).
واجهة ST هي نوع دائري ، مصنوع من المعدن ، والواجهة هي نوع مفاجئ ، والذي يستخدم غالبا في إطارات توزيع الألياف البصرية.

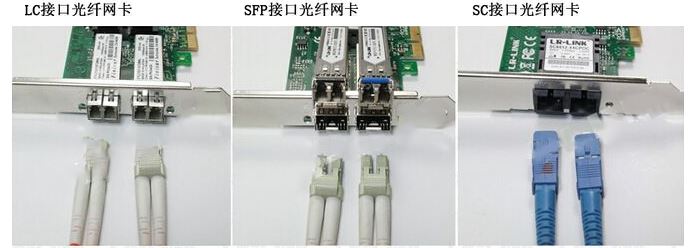

واجهة SC هي نوع مربع متصل بالبطاقة ، مصنوع من البلاستيك ، ومتصل باتصال دفع وسحب. يمكن أن تكون عالقة واجهة على وحدة بصرية (الأكثر استخداما على مفاتيح التوجيه).
واجهة الكمبيوتر هو طحن كروية صغيرة وتلميع.
واجهة LC مصنوعة من البلاستيك وتستخدم لربط وحدة SFP البصرية. يمكن أن تكون عالقة واجهة على وحدة بصرية.
واجهة APC بزاوية 8 درجات وهي أرضية كروية ومصقولة.
واجهة MT-RJ مربعة، مع جهاز إرسال واستقبال ثنائي الألياف مدمج في طرف واحد.
واجهة SFP هي حزمة صغيرة GBIC ، والألياف البصرية المستخدمة هي نوع LC.
بالمقارنة مع الكابلات الأخرى زرع، وهيكل الألياف البصرية هو أكثر تعقيدا. تختلف أنواع الواجهة للموانئ البصرية لمفاتيح الألياف بمعدلات مختلفة، مثل SFP (واجهة جيجابت البصرية) وSFP+ (واجهة بصرية 10 جيجابت) الموضحة أعلاه. كما سيتم مواجهة QSFP + (واجهة بصرية 40G) في المشروع.
لاستخدام منفذ 10 جيجابت البصري على المفتاح، تحتاج إلى توصيل وحدة SFP+ 10 جيجابت البصرية. وحدة جيجابت البصرية ثنائية النواة 10 (ثنائي النواة هو الأكثر استخداما، واحد تلقي واحد الإرسال) سيكون اثنين من واجهات LC. إذا تم توصيل مفتاحي تبديل، يلزم قافز ألياف LC-LC. إذا كان المفتاح متصلا بلوحة تصحيح، فهذا يعتمد على نوع لوحة التصحيح. إذا كان الطرف المقابل هو لوحة التصحيح FC، الطائر يحتاج إلى أن يكون LC-FC التصحيح الحبل. خيط.
