نتحدث عن الاختلافات بين RJ11 ومنفذ RJ45، يجب أن يكون لدى المستخدمين أولاً فهم عميق لماهية RJ45 و RJ11 قبل فهم الاختلافات بينهما. سيتم تقسيم المقالة التالية إلى ثلاثة أجزاء: مقدمة إلى RJ45 ، مقدمة إلى RJ11 ، والاختلافات بين RJ45 و RJ11 ، على النحو التالي:

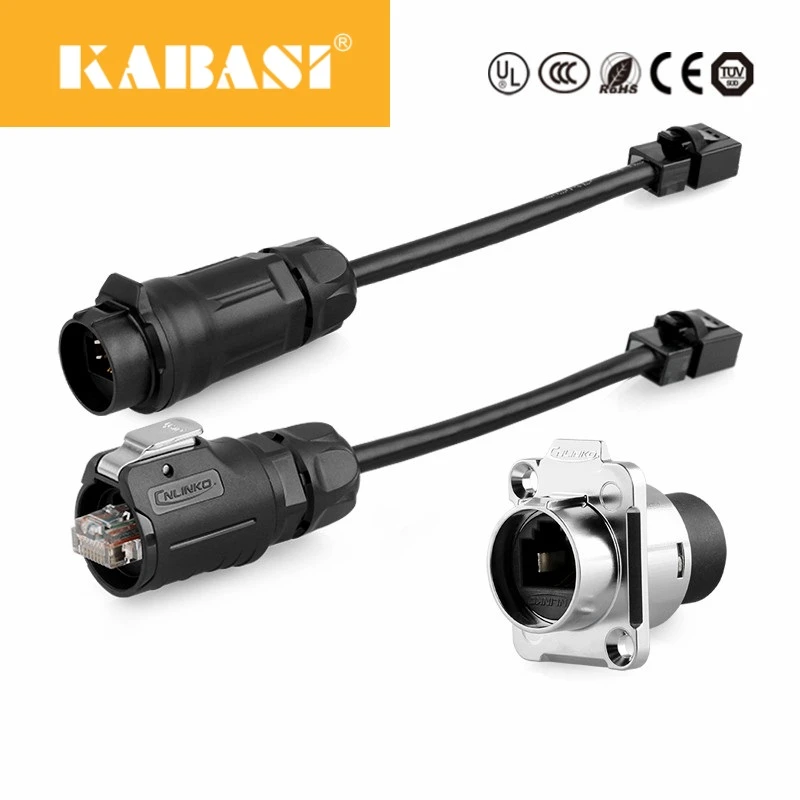

1. حول RJ45
أشار مهندس شركة Kabasi Electric Co.، Ltd. إلى أن RJ45 هو نوع من الموصلات لمقبس المعلومات (أي منفذ الاتصالات) في نظام الأسلاك. يتكون الموصل من قابس (موصل ، رأس بلوري) ومقبس (وحدة). RJ هو اختصار للمقبس المحقق ، وهو ما يعني "المقبس المسجل". في FCC (معايير ولوائح لجنة الاتصالات الفيدرالية) ، RJ هي الواجهة التي تصف شبكة الاتصالات العامة ، و RJ45 لشبكة جهاز القياس وجهاز الإدارة هو الاسم الشائع للواجهة المعيارية المعيارية 8-.
قابس كابل شبكة RJ45 ، المعروف أيضًا باسم رأس الكريستال ، مصنوع من ثمانية نوى. يستخدم على نطاق واسع لتوصيل كبل الشبكة (يسمى كبل 5 أمتار أو زوج مجدول) بين شبكة LAN الجافة ومعدات الشبكة لمستخدمي الإنترنت واسع النطاق ADSI. الوصف الفني لأداء RJ45: عندما يكون كاثود التلامس 2.5mq ، تكون مقاومة العزل 1000mq ، والقوة الكهربائية DC1000V (ac700v) ، لا يوجد انهيار ومضة كهربائية في دقيقة واحدة.
سطح قصبة التثبيت مطلي بالذهب أو الفضة ، وقطر الأسلاك هو {{0}}. يمكن توصيل القابس والمقبس وفصلهما بشكل متكرر لما لا يقل عن 750 مرة ؛ 8- دبوس تلامس السلك مطلي بالذهب 509 (بوصة).
2. حول RJ11
واجهة RJ11 تشبه إلى حد بعيد واجهة RJ45 ، ولكن لا يوجد سوى 4 دبابيس (RJ45 هو 8). في نظام الكمبيوتر ، يتم استخدام RJ11 بشكل أساسي لتوصيل المودم.
يشير RJ11 عادةً إلى 6- موضع (6- دبوس) مقبس أو قابس معياري. هذا الموصل ليس له معيار دولي وهو مذكور في معيار الكابلات العام العام. لهذا الغرض ، غالبًا ما يتم استخدام هذا الاسم مع 4- إصدار دبوس للموصل المعياري ، مما يتسبب في حدوث ارتباك.
3. الاختلافات بين RJ45 و RJ11
معايير وأحجام مختلفة (يحتوي RJ11 على 6P6C / 6P4C / 4P4C / 4P2C ، حيث يمثل C عدد إبر الذهب في دلو الكريستال: يحتوي RJ45 على 8P8C)
نظرًا للأحجام المختلفة للاثنين (RJ11 هو 4 أو 6- دبوس ، RJ45 هو 8- جهاز توصيل دبوس) ، فمن الواضح أنه لا يمكن إدخال قابس RJ45 في مقبس RJ11. على العكس من ذلك ، فمن الممكن ماديًا (مقبس RJ11 أصغر من مقبس RJ45) ، مما يجعل الناس يعتقدون خطأً أن الاثنين يجب أو يمكنهما العمل معًا. هذا ليس صحيحا. يوصى بشدة بعدم استخدام قابس RJ11 لتجفيف مقبس RJ45.
نظرًا لأن RJ11 ليس موحدًا دوليًا ، فإن حجمه وقوة الإدخال وزاوية الإدخال وما إلى ذلك ليست موحدة وفقًا لمتطلبات تصميم الموصل القياسي الدولي ، لذلك لا يمكن ضمان قابلية التشغيل البيني. حتى أنها تسبب الضرر لكليهما. نظرًا لأن قابس RJ11 أصغر من مقبس RJ45 ، فإن الأجزاء البلاستيكية على جانبي القابس ستؤدي إلى إتلاف الدبوس المعدني للمقبس الذي تم إدخاله.
