1. نقطة قياس OEM
رسومات تسخير الأسلاك لمختلف مصنعي المعدات الأصلية ومنتجات تسخير الأسلاك الخاصة (مثل خطوط الجهد العالي) لها تعريفات مختلفة لنقاط قياس الفروع ،

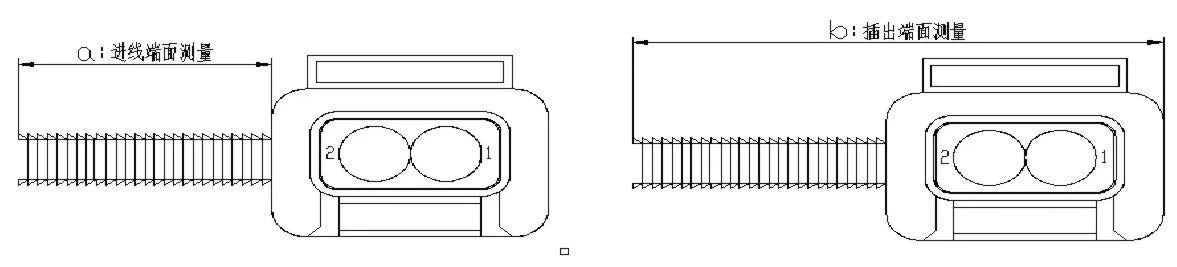

كما هو مبين في الشكل 1: أ. مطلوب للقياس من الوجه النهائي لطرف مدخل الموصل ، ب. قياس الوجه النهائي. طريقتا القياس يعطيان نفس الطول ،
ما إذا كان حجم الموصل مدرجًا في الفرع سيؤدي إلى ذلك
طول بلا إنترنت مختلف. تؤثر التعريفات المختلفة لنقاط القياس بشكل مباشر على طول الفرع. عند حساب الطول ، من الضروري أن نفهم تمامًا نقاط قياس رسومات التصميم.
شكل 1
2. حجم الموصل الخارجي
الأبعاد الخارجية شائعة في رسومات تسخير الأسلاك (انظر الشكل 2) ، ورسومات التصميم المختلفة لها تعريفات مختلفة.
(1) يمكن اعتبار حجم الطرف على أنه فقد في سلك التوصيل داخل الغمد ، وهذا الطول غير مدرج في طول الفرع ؛
(2) طول الطرف هو حجم المخزن المؤقت بين مادة التغليف والموصل ، ويشمل طول الفرع طول الطرف ؛
(3) مع مشبك الذيل ، يجب أن يكون مشبك الذيل عالقًا بين الموصل ومادة التغليف. بشكل عام ، يكون طول النهاية هو الخسارة داخل مشبك الذيل والموصل.
باختصار ، ما إذا كان حجم المخرج هو الخسارة الداخلية للموصل ويؤثر مشبك الذيل بشكل مباشر على طول الفرع. بشكل عام ، بالنسبة للموصلات التي تحتوي على 8 فتحات أو أقل ، لا يزيد فقدان طول الكابل باستخدام مشابك الذيل عن 5 سم. عندما يكون طول النهاية أقل من 5 سم ، فإنه يعتبر خسارة داخلية للموصل ، ولا داعي لزيادة طول الفرع.
الشكل 2
3. الأسلاك ، قطر السلك ، الطول
عندما يتم تجميع السلك في منتج تسخير الأسلاك ، يجب ألا يكون هناك توتر ، ويجب أن يكون السلك الفردي في حالة طبيعية غير ممتدة أو مطوية.
لذلك ، فإن الطول المحسوب من الرسومات وحدها لا يفي بمتطلبات المعالجة الفعلية ويجب إطالته بشكل مناسب.
بالإضافة إلى ذلك ، تتم معالجة أحزمة الأسلاك في هذه المرحلة في الغالب على شكل صناعة يدوية ، ومن المحتم أن يكون هناك خسارة في الطول.
لذلك ، يجب زيادة طول الخط غير المباشر بهامش مناسب على أساس طول الرسم.
يرتبط الهامش المتزايد ارتباطًا وثيقًا بطول السلك ومادة السلك وقطر السلك. بشكل عام ، كلما زاد الطول ، زادت الخسارة وزاد الهامش المطول.
كلما كان قطر السلك أكبر ، كان الانحناء أقل سهولة في تسخير الأسلاك ، وصغر حجم الخسارة وصغر الهامش. الفرق في مواد الأسلاك ،
مثل الأسلاك المحمية ، وسلك الكاميرا ، وسلك ABS ، لها قطر أكبر من الأسلاك العادية ، وبالمثل لديها خسارة منخفضة وهامش صغير.
نظرًا للاختلاف في وظائف التوصيل الكهربائي وتيارات الحمل ، يجب اختيار الأسلاك بمواد الأسلاك المختلفة وأقطار الأسلاك ، ويختلف طول الأسلاك.
لذلك ، يجب تحسين أحزمة الأسلاك ذات الحجم المثالي لعدة مرات وتجربة متراكمة.
4. الخارج الاتجاه للموصل

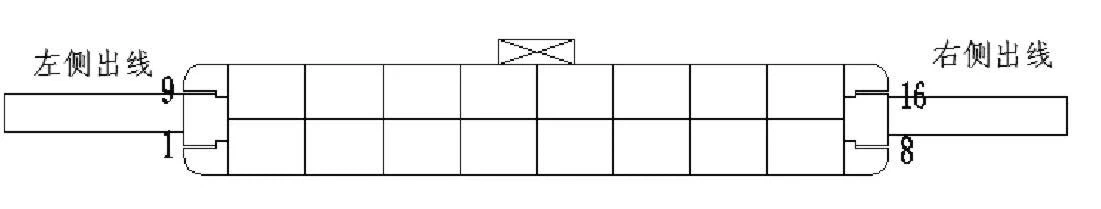

من بين موصلات ضفيرة الأسلاك ، يوجد موصل خاص يمكن توصيله بأسلاك من كلا الجانبين (انظر الشكل 3). بسبب الحجم الكبير للموصل ، عندما يكون الجانب الأيسر بالخارج ،
تتم مقارنة طول السلك القريب من الدبوس الأيسر بطول السلك الموجود على الدبوس الأيمن ، وهو طول موصل واحد ، والعكس صحيح. وبالتالي،
من الضروري تحديد اتجاه مخرج الموصل بالاقتران مع حالة التحميل وطلبه لحل هذه المشكلة.
الشكل 3
5. مواد التغليف
تشتمل مواد تغليف تسخير الأسلاك بشكل عام على الأنابيب المموجة وأنابيب PVC وغطاء النايلون ولف الشريط وما إلى ذلك. يتم معالجة منتجات تسخير الأسلاك المختلفة بمواد تغليف مختلفة
بسبب مواقع التركيب ومناطق البيع المختلفة.
(1) بالنسبة للأنابيب ، خذ الأنبوب المموج كمثال: يمكن تقسيم الأنبوب المموج إلى أنبوب مغلق وأنبوب مفتوح وفقًا لمتطلبات المعالجة.
يواجه الأنبوب المغلق مشكلة صعوبة التآكل والمعالجة عندما يكون هناك المزيد من الأسلاك الرئيسية. بالإضافة إلى ذلك ، الأسلاك موجودة في الأنبوب المغلق. لا مفر من أن يكون هناك تشابك ،
لذلك يكون طول الأنبوب المغلق أكثر ضياعًا من الأنبوب المفتوح ، لذلك يجب إضافة هامش أكبر.
(2) نوع لف الشريط. يمكن تقسيم لف الشريط إلى لف كثيف ، ملف نقطي ولف زهرة. يجب أن يتم جرح اللف القريب تمامًا ، ويكون السلك أكثر إحكامًا ،
وخسارة الطول أكبر من خسارة لف النقطة ولف النمط. في هذه الحالة ، يجب إضافة المزيد من البدل. يمكن ملاحظة أن مواد التغليف المختلفة لها أيضًا متطلبات مختلفة للطول.
6.فرع متشعب ، قناة الأسلاك
يوجد المشعب المتفرّع والكابلات عند نقطة الفرع ويستخدمان لإصلاح اتجاه فرع تسخير الأسلاك (انظر الشكل 4).
عند الاستخدام ، من الضروري مطابقة الأنبوب المناسب وفقًا لقطر الفتحة ، وشد الأنبوب المموج لإصلاح الاتجاه.
هناك خسارة في الطول داخل المشعب المتفرّع والكابلات ، لذلك يجب أيضًا مراعاة إعداد الهامش عند استخدامه.
الشكل 4
7. بدل المشبك التوصيل والذيل
الموصل هو الهيكل المركزي الذي يربط الأسلاك والأجهزة الكهربائية. إنه المكون الرئيسي لتحقيق وظيفة تسخير الأسلاك.
إنها أيضًا أغلى مادة خام في تسخير الأسلاك. يعد الفهم الواضح للموصل المستخدم أمرًا حاسمًا في عملية تسخير الأسلاك.
بعد إدخال طرف تجعيد السلك في الموصل ، يتم فقد جزء من الطول داخل الموصل. في الوقت نفسه ، سيزيد الموصل المزود بمشبك الذيل من فقد طول السلك ،
لذا فإن معقولية إعداد الهامش لها تأثير كبير على طول تسخير الأسلاك. من المهم فهم طول الخيط للموصل ومشبك الذيل عند حساب طول العملية ،
وإدراجه في حجم الخيط السفلي.
8. الأسلاك تشارك في تسجيل الوقت
في معالجة تسخير الأسلاك ، يجب إجراء أسلاك متعددة. في معالجة تسخير الأسلاك ، يتم استخدام كبس الموصلات واللحام بالموجات فوق الصوتية بشكل شائع لتوصيل الأسلاك.
كما هو موضح في الشكل 5 ، يبلغ طول منطقة اللحام ومنطقة العقص الموصل حوالي 2 سم. يجب أن يؤخذ طول الخسارة هنا في الاعتبار عند حساب حجم السلك.
خاصة عندما يكون هناك موصلات متعددة ، فإن طول السلك سيصبح التأثير أكثر أهمية.
الشكل 5
9- اتجاه الأسلاك في الحزام
اتجاه الأسلاك في ضفيرة الأسلاك ليس هو نفسه ، أبسطها هو خط مستقيم بدون اتجاه دوران ، وهذا النوع من فقدان الطول هو الأصغر.
كلما زاد ثني السلك ، زاد استهلاك طول السلك عند المنعطف ، وزاد طول السلك الإجمالي. بالنسبة لهذا النوع من الأسلاك ، يجب إضافة هامش إضافي لضمان الانتقال السلس من الانحناء.
10- الخلاصة
مع تطور تكنولوجيا السيارات وظهور التصنيع الذكي ، أصبحت الوظائف المختلفة للسيارات أكثر وفرة.
ضفيرة الأسلاك هي جسر الاتصال بين وظائف الأجهزة الكهربائية المختلفة. سيكون التطوير المستقبلي مليئًا بالتحديات ، وسيصبح التكوين أكثر تعقيدًا.
جميع أنواع الأسلاك ذات المتطلبات الجديدة ستأتي بأعداد كبيرة. يقوم فنيو الأسلاك الكهربائية بتحليل وحساب طول عدم الاتصال بالإنترنت من عوامل مختلفة.
الصعوبة تتزايد أيضا. تأخذ هذه المقالة طول السلك الأساسي في تسخير الأسلاك كموضوع ، وتحلل العوامل التي تؤثر على حجم تسخير الأسلاك من عدة جوانب لضمان دقة طول السلك.
